ما هو مبدأ عمل موصل شريط LED؟

الوظيفة الرئيسية ل موصل شريط LED هو توصيل شرائح شريط LED متعددة، مما يضمن تدفق التيار بسلاسة إلى كل وحدة LED، وبالتالي الحفاظ على التشغيل الطبيعي لنظام الإضاءة بأكمله. يعتمد مبدأ عملها على التوصيل الكهربائي، وتوفير اتصال كهربائي مستقر بين قطاعات شريط LED المختلفة من خلال الاتصالات المعدنية أو التوصيلات الملحومة، ومنع الخفقان، والأعطال، أو الحرائق الكهربائية الناجمة عن التيار غير المستقر أو التوصيلات الضعيفة.

الهيكل الأساسي وطريقة عمل الموصل

يتكون موصل شريط LED عادةً من عدة نقاط اتصال معدنية موصلة وغلاف خارجي من البلاستيك أو المعدن. تتلامس نقاط الاتصال المعدنية الداخلية للموصل مع أسلاك شريط LED، لتوصيل التيار من مقطع شريط إلى آخر. بالنسبة لمعظم الموصلات الشريطية، يعتمد استقرار التوصيل الكهربائي على جودة نقاط الاتصال المعدنية للموصل ومنطقة الاتصال وطريقة التثبيت. تتضمن طرق الاتصال الشائعة التوصيل السريع والوصلات الملحومة.

في موصلات التوصيل السريع، تستخدم أطراف الموصل عادةً آلية تثبيت لتأمين أطراف شريط LED. عندما يتم إدخال الشريط، يتم ضغط قطع الاتصال المعدنية للموصل على الأسلاك النحاسية للشريط بواسطة زنبرك أو جهاز ضغط، مما يضمن توصيل تيار مستقر. تتطلب الموصلات الملحومة لحام الموصل بأسلاك شريط LED باستخدام مكواة لحام ومادة لحام، مما يضمن عدم ارتفاع درجة حرارة التيار أو انقطاعه بسبب ضعف الاتصال.

نقل الإشارات ونقل التيار

LED strips transmit power or signals to each strip segment through the connector. تتطلب الأنواع المختلفة من شرائط LED أنواعًا مختلفة من الموصلات. على سبيل المثال، عادةً ما تتطلب شرائط LED ذات اللون الواحد فقط موصلًا ثنائي السن (أقطاب كهربائية موجبة وسالبة)، بينما تتطلب شرائط RGB المزيد من المسامير لنقل إشارات الألوان الأحمر والأخضر والأزرق بشكل منفصل، بالإضافة إلى قطب كهربائي سلبي مشترك. ستحتوي شرائط RGBW على أربعة أو خمسة دبابيس، تتحكم في الأحمر والأخضر والأزرق والأبيض والطرف السالب المشترك، على التوالي.

تعتبر دقة نقل الإشارة مهمة بشكل خاص لشرائط RGB وRGBW LED، حيث يتم تحقيق ألوان هذه الشرائط عن طريق مزج مصادر ضوء LED الأحمر والأخضر والأزرق والأبيض. يجب أن يتأكد الموصل من إرسال الإشارة لكل قناة ملونة بدقة وعدم تداخل الإشارة أو تخفيفها أثناء عملية الإرسال الحالية.

تصميم سلامة الموصلات

يجب أن تتمتع موصلات شريط LED بحماية عازلة وموصلية عالية الجودة لضمان تدفق تيار مستقر دون مخاطر على السلامة مثل الحرارة الزائدة أو الدوائر القصيرة أو الحرائق. لمنع تسرب التيار وحوادث الصدمات الكهربائية، تستخدم مادة غلاف الموصل عادةً البلاستيك أو المعدن بخصائص عزل ممتازة، وتتوافق مع معايير السلامة الكهربائية الدولية (مثل شهادة أول، وشهادة م، وما إلى ذلك). بالإضافة إلى ذلك، تتم معالجة نقاط الاتصال المعدنية للموصل خصيصًا للتأكد من أنها لا تتأكسد أو تبلى بسهولة أثناء الاستخدام عالي التيار والطويل.

ما هي طرق التثبيت لموصلات شريط LED؟

يعد تثبيت موصلات شريط LED خطوة حاسمة في ضمان حسن سير نظام شريط LED. لا يضمن التثبيت الصحيح استقرار التوصيل الكهربائي فحسب، بل يمنع أيضًا بشكل فعال المشكلات الكهربائية الناجمة عن التوصيلات الضعيفة (مثل الوميض أو ارتفاع درجة حرارة شريط LED). تختلف طرق التثبيت وفقًا لنوع موصل شريط LED.

تركيب موصل الاتصال السريع

موصلات التوصيل السريع هي موصل شائع يمكنك صنعه بنفسك، ولا تحتاج إلى لحام، مما يجعلها مثالية للمستخدمين المنزليين والمثبتين. فهي سهلة الاستخدام، ولا تتطلب أدوات معقدة، ومناسبة لمعظم شرائط LED. خطوات التثبيت هي كما يلي:

• الخطوة 1: إعداد الأدوات والمواد: قبل التثبيت، قم بإعداد شريط LED وموصلات التوصيل السريع والمقص أو قاطعات الأسلاك والأدوات الضرورية الأخرى.
• Step 2: Cut the LED strip: قم بقص شريط LED إلى أطوال مناسبة باستخدام المقص، وفقًا للطول المطلوب وموقع التثبيت. عند القطع، تأكد من محاذاة القطع مع العلامات وعدم قطعها في الأسلاك النحاسية للوحة الدائرة.
• الخطوة 3: أدخل الموصل: أدخل طرفي شريط LED في مآخذ الموصل. تستخدم موصلات التوصيل السريع عادةً آلية التثبيت؛ من خلال الضغط على جهاز التثبيت الموجود على الموصل، يتم تثبيت الأسلاك النحاسية لشريط LED بإحكام، مما يضمن الاتصال الكهربائي المستقر.
• الخطوة 4: التحقق من الاتصال الآمن: بعد إدخال شريط LED، اسحب الشريط والموصل برفق للتحقق من وجود اتصال آمن. Ensure that the connector is not loose, otherwise it will affect current transmission و lead to electrical faults.
• الخطوة 5: اختبار التيار والسطوع: بعد التثبيت، قم بتوصيل مصدر الطاقة واختبار ما إذا كان شريط LED يضيء بشكل طبيعي. إذا كان شريط LED مضاءً بشكل متساوٍ وثابت، فهذا يعني أن التثبيت ناجح.

تركيب موصل لحام

بالنسبة للتطبيقات التي تتطلب استقرارًا عاليًا واستخدامًا طويل الأمد، تعد الموصلات الملحومة خيارًا أكثر موثوقية. توفر الموصلات الملحومة موصلية كهربائية أقوى ومتانة. خطوات التثبيت هي كما يلي:

• الخطوة 1: إعداد الأدوات والمواد: ستحتاج إلى شريط LED وأدوات لحام (مثل مكواة اللحام وسلك اللحام) ومقص.
• الخطوة 2: معالجة منفذ شريط LED: استخدم المقص لقص منفذ شريط LED، وإزالة الطبقة الواقية الزائدة لكشف الأسلاك النحاسية.
• الخطوة 3: لحام الموصل: قم بمحاذاة طرف اللحام الخاص بالموصل مع الطرف السلكي لشريط LED، وقم بتسخين نقطة الاتصال باستخدام مكواة لحام، وقم بتطبيق اللحام لضمان اتصال آمن ومنع المفاصل الباردة.
• الخطوة 4: التحقق من جودة اللحام: بعد اللحام، استخدم مقياسًا متعددًا لاختبار التيار عند نقطة اللحام لضمان تيار مستقر وعدم وجود دوائر قصيرة أو مشكلات اتصال سيئة.
• الخطوة 5: حماية نقطة اللحام: To prevent oxidation or short circuits, protect the soldering point with electrical tape or heat shrink tubing to ensure durability and safety.

Angle Connector Installation

يتم استخدام موصلات الزاوية عندما يحتاج شريط LED إلى تغيير الاتجاه. تشبه خطوات التثبيت الموصلات المستقيمة، والفرق الوحيد هو تعديل الاتجاه. خطوات التثبيت هي كما يلي:

• الخطوة 1: إعداد الأدوات والمواد: قم بإعداد شريط LED أو موصل الزاوية أو المقص أو الكماشة، وما إلى ذلك.
• الخطوة 2: قطع شريط LED: قم بقص شريط LED وفقًا للزاوية المطلوبة (على سبيل المثال، 90 درجة أو 180 درجة).
• الخطوة 3: إدخال موصل الزاوية: أدخل منفذ شريط LED المقطوع في موصل الزاوية، مما يضمن الاتصال الآمن وأن الشريط في الاتجاه الصحيح.
• الخطوة 4: تأمين الموصل: تستخدم بعض الموصلات الزاوية مشابك تثبيت أو آليات تثبيت لضمان أن الموصل آمن ويمنع شريط LED من الانزلاق للخارج.

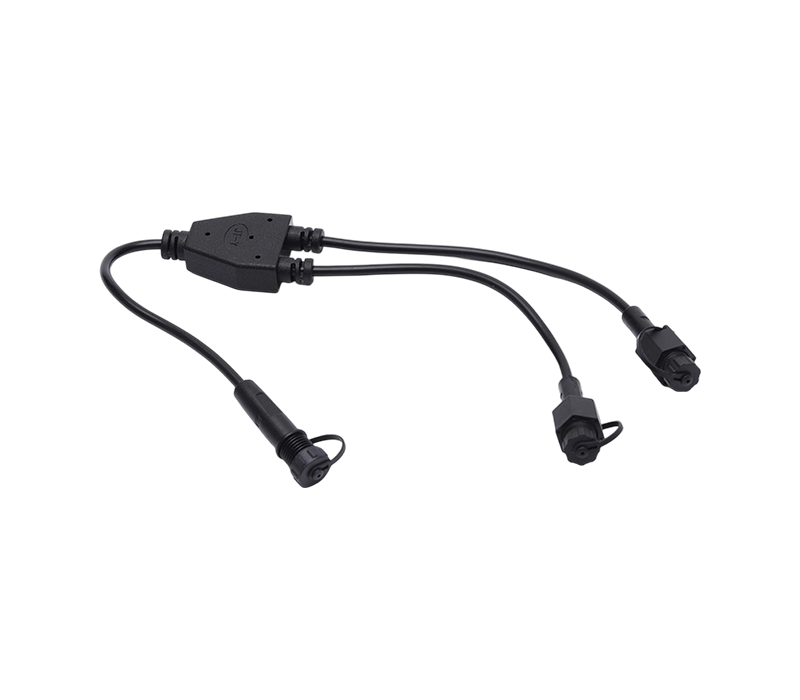

تركيب موصل من النوع T ونوع Y

يتم استخدام الموصلات من النوع T والنوع Y لتوصيل فروع شريط LED المتعددة. تشبه خطوات التثبيت الأنواع الأخرى من الموصلات. ما عليك سوى التأكد من إدخال كل منفذ شريط LED بشكل صحيح في المقبس المقابل، واختبار استقرار جميع التوصيلات.

كيفية اختيار موصل شريط LED المناسب؟

يعد اختيار موصل شريط LED المناسب خطوة حاسمة في ضمان التوصيلات الكهربائية المستقرة والتشغيل السليم لشريط LED. لا يوفر الموصل الصحيح توصيلًا كهربائيًا أفضل فحسب، بل يعمل أيضًا على تحسين سلامة ومتانة نظام شريط LED. عند اختيار الموصل المناسب، يجب على المستخدمين مراعاة عوامل مثل مواصفات شريط LED، والقدرة الاستيعابية الحالية، والمتطلبات البيئية، وسهولة التركيب.

LED Strip Type and Specifications

العامل الأكثر أهمية عند اختيار موصل شريط LED هو نوع شريط LED. تتطلب الأنواع المختلفة من شرائط LED مواصفات مختلفة للموصلات. على سبيل المثال:

• شرائط LED أحادية اللون: تحتوي هذه الشرائط على متطلبات كهربائية بسيطة نسبيًا وعادةً ما تحتاج فقط إلى موصل ثنائي (إيجابي وسالب).
• شرائط LED RGB: تتطلب شرائط RGB موصلاً بأربعة أسنان للتحكم في اللون الأحمر والأخضر والأزرق والأرضية المشتركة.
• شرائط LED RGBW: تتطلب هذه الشرائط عادةً موصلاً بخمسة أسنان للتحكم باللون الأحمر والأخضر والأزرق والأبيض والأرضي.

لذلك، تأكد من أن عدد الأطراف الموجودة على الموصل يتوافق مع متطلبات الإشارة الخاصة بشريط LED. قد يؤدي اختيار النوع الخاطئ من الموصل إلى عدم عمل شريط LED بشكل صحيح أو عرض ألوان غير دقيقة.

Current Carrying Capacity and Power Requirements

تؤثر متطلبات الطاقة والتيار لشريط LED بشكل مباشر على اختيار الموصل. تتطلب شرائط LED عالية الطاقة (على سبيل المثال، شرائط LED البيضاء أو RGB LED عالية الطاقة) موصلات يمكنها التعامل مع التيارات الأعلى؛ وإلا، فقد يسخن الموصل بشكل زائد، أو يفشل، أو حتى يتلف.

عند الاختيار، يمكنك حساب المتطلبات الحالية باستخدام الصيغة التالية:
التيار = الطاقة / الجهد
على سبيل المثال، إذا كانت قوة شريط LED 24 واط والجهد 12 فولت، فإن التيار المطلوب هو:
الحالي = 24 / 12 = 2A

بالنسبة لشرائط LED عالية الطاقة، تأكد من أن الموصل المختار يمكنه تحمل التيار العالي لتجنب مشاكل التحميل الزائد والسخونة الكهربائية الزائدة.

تصنيف مقاوم للماء وبيئة التشغيل

إذا تم استخدام شريط LED في الهواء الطلق أو في بيئة رطبة، فإن اختيار موصل ذو قدرات مقاومة للماء أمر بالغ الأهمية. تمنع الموصلات المقاومة للماء دخول الماء بشكل فعال، مما يضمن استقرار التوصيلات الكهربائية. تتضمن التصنيفات الشائعة لمقاومة الماء IP65 وIP67 وIP68:

• IP65: يحمي من نفاثات الماء، ومناسب للاستخدام في الهواء الطلق.
• IP67: يوفر مقاومة للماء على المدى القصير، ومناسب للبيئات المغمورة.
• IP68: يمكن استخدامه تحت الماء لفترات طويلة، وهو مناسب للبيئات القاسية.

توفر موصلات شريط LED الخاصة بشركة Ningbo TOP Electromechanical Co., Ltd. مجموعة متنوعة من التصنيفات المقاومة للماء لتلبية احتياجات البيئات المختلفة، مما يضمن التشغيل المستقر في الأماكن الخارجية والرطبة والصناعية. تولي الشركة اهتمامًا خاصًا بتصميم الختم والأداء المقاوم للماء لموصلاتها لضمان المتانة في الظروف القاسية.

Safety Certifications and Quality Standards

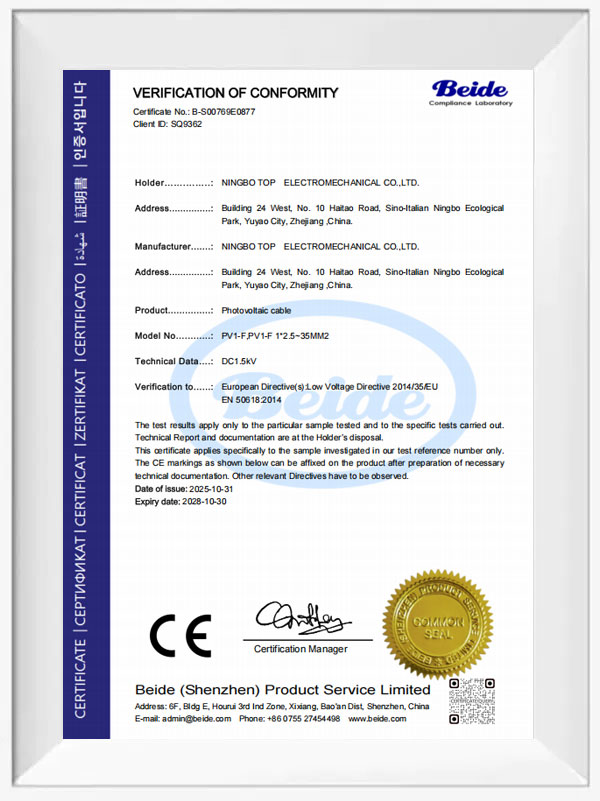

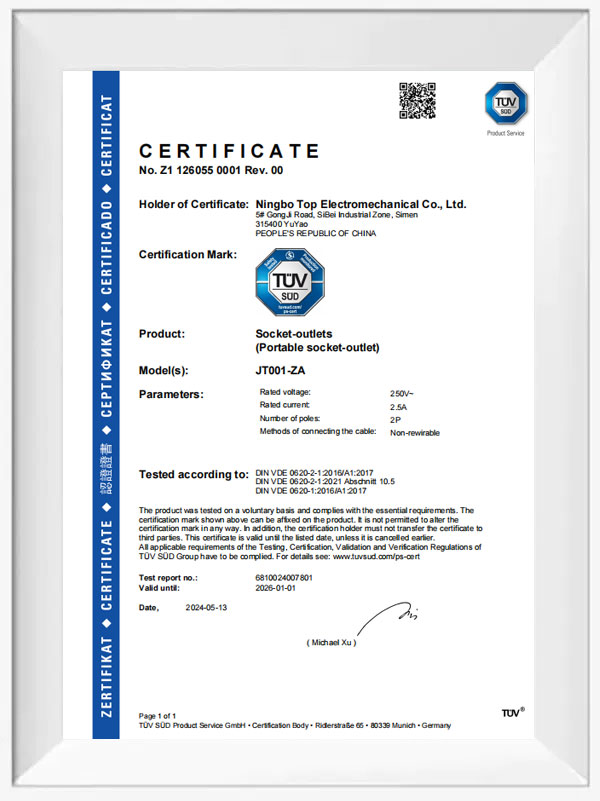

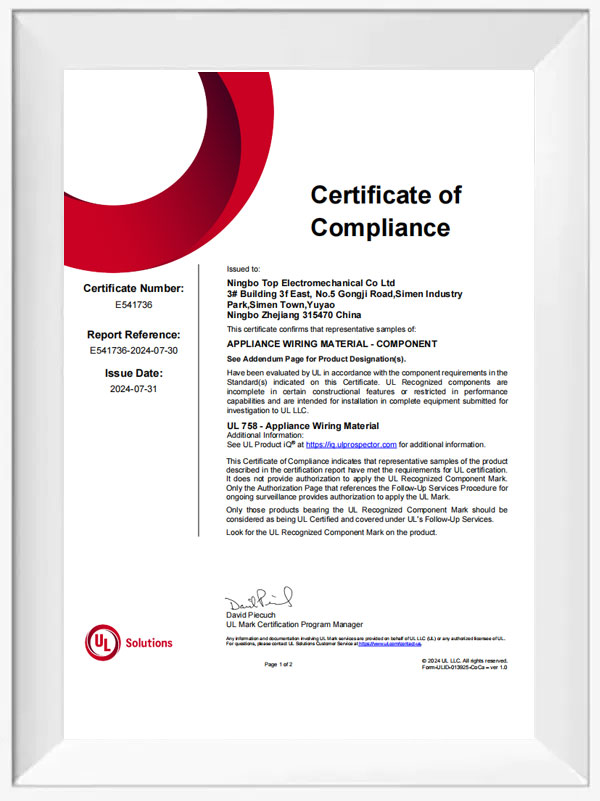

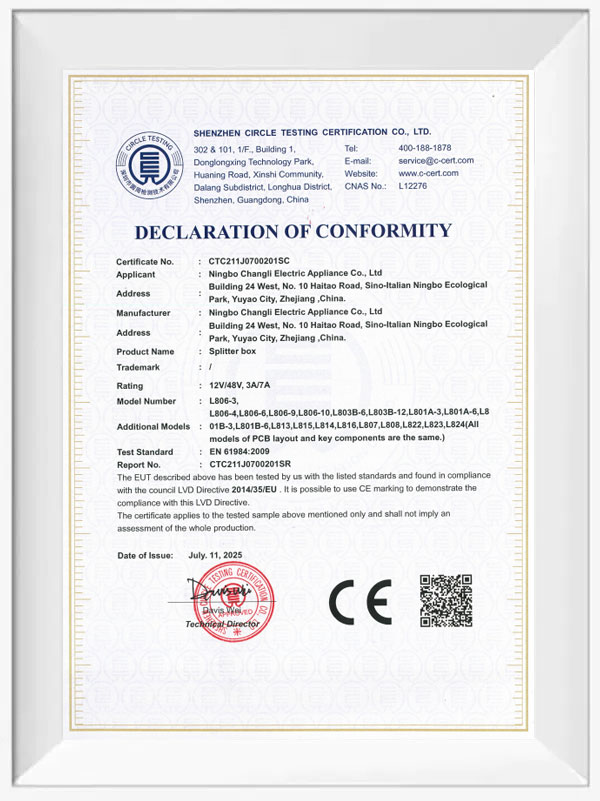

عند اختيار موصل شريط LED، من الضروري التأكد من أنه يتوافق مع معايير السلامة الكهربائية الدولية. حصلت شركة Ningbo TOP Electromechanical Co., Ltd. على العديد من الشهادات الدولية، مثل فد، أول، and م الشهادات. تضمن هذه الشهادات أن المنتجات تلبي متطلبات الجودة ومعايير السلامة الصارمة على مستوى العالم.

على سبيل المثال، UL certification is a globally recognized electrical safety certification. تتوافق المنتجات الحاصلة على شهادة UL مع معايير السلامة الكهربائية الأمريكية ويمكنها منع المخاطر مثل الحرائق الكهربائية أو الصدمات الكهربائية. م تشير الشهادة إلى أن المنتج يتوافق مع معايير الاتحاد الأوروبي للسلامة والصحة والبيئة، وهو أمر بالغ الأهمية لدخول السوق الأوروبية.

سهولة التثبيت والتوافق

عند اختيار موصل شريط LED، تعد سهولة التثبيت أحد الاعتبارات المهمة أيضًا. تقدم شركة Ningbo TOP Electromechanical Co., Ltd. مجموعة متنوعة من خيارات الموصلات، بما في ذلك موصلات التوصيل السريع والموصلات من نوع اللحام. موصلات التوصيل السريع لا تتطلب لحام، مما يجعلها أسهل في الاستخدام ومناسبة للتركيب الذاتي والتركيب غير الاحترافي. على الرغم من أن تركيب الموصلات من نوع اللحام أكثر تعقيدًا بعض الشيء، إلا أنها توفر استقرارًا وموثوقية أعلى للاستخدام على المدى الطويل.

علاوة على ذلك، يعد اختيار الموصلات ذات التوافق الواسع أمرًا مهمًا أيضًا. بالنسبة للمستخدمين الذين يحتاجون إلى الاتصال بشرائط LED من ماركات ونماذج مختلفة، فإن اختيار موصل متوافق للغاية يمكن أن يتجنب صعوبات التثبيت بسبب الأحجام غير المتطابقة أو الواجهات غير المتوافقة. تتوافق موصلات Ningbo TOP Electromechanical Co., Ltd. مع العديد من شرائط LED الشائعة في السوق، مما يلبي احتياجات العملاء المختلفين.

مزايا الشركة وضمان الجودة

توفر شركة Ningbo TOP Electromechanical Co., Ltd.، في إنتاج موصلات شريط LED، منتجات عالية الجودة للعملاء العالميين من خلال خطوط الإنتاج الآلية ونظام مراقبة الجودة الصارم وقدرات الاختبار القوية. تتميز خطوط إنتاج الشركة بالأتمتة بنسبة 60%، مع قدرة إنتاجية سنوية تصل إلى 4 ملايين وحدة، مما يضمن إنتاجًا ضخمًا فعالاً وعالي الجودة. يتجاوز معدل إنتاجية المرور الأول في مراحل الإنتاج الرئيسية 99.8%، مما يضمن أن كل دفعة من المنتجات تلبي معايير الجودة الصارمة.

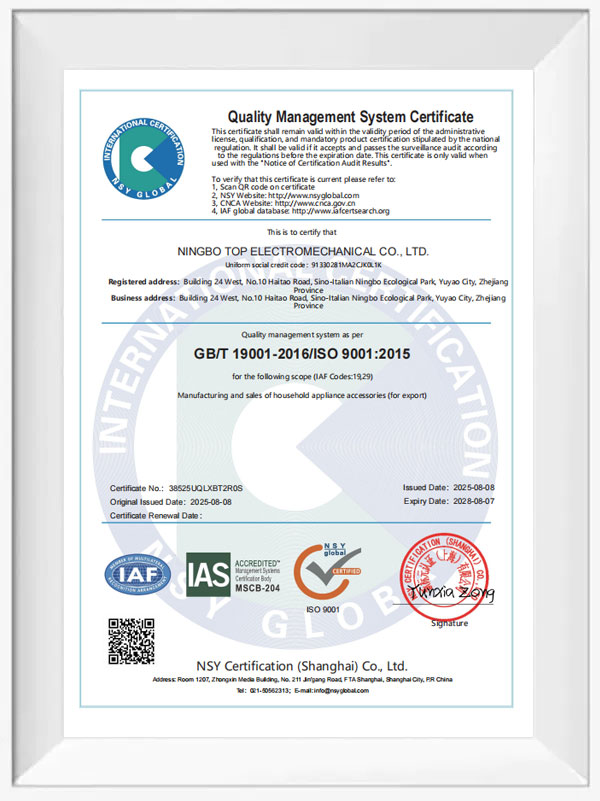

كشركة حاصلة على شهادة ISO 9001، تطبق شركة Ningbo TOP Electromechanical Co., Ltd. نظام تتبع شامل في عملية الإنتاج الخاصة بها، مما يضمن أن جودة كل منتج موصل يمكن تتبعها ومراقبتها. تمتلك الشركة أيضًا معمل اختبار احترافي وتتقدم بطلب للحصول على أكثر من 5 براءات اختراع سنويًا، مما يضمن مكانتها الرائدة في أداء المنتج والابتكار.

مع المنتجات المعتمدة من قبل أكثر من 20 شهادة دولية في جميع أنحاء العالم، اكتسبت موصلات شريط LED الخاصة بشركة Ningbo TOP Electromechanical Co., Ltd. اعترافًا واسع النطاق في السوق الدولية، ودخلت إلى العديد من البلدان والمناطق بما في ذلك أوروبا والولايات المتحدة واليابان وكوريا الجنوبية. من خلال الوصول إلى الأسواق العالمية وجودة المنتج المستقرة، توفر الشركة للعملاء حلول توصيل كهربائي أكثر كفاءة وأمانًا.
